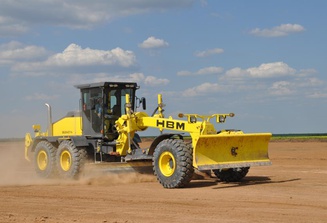

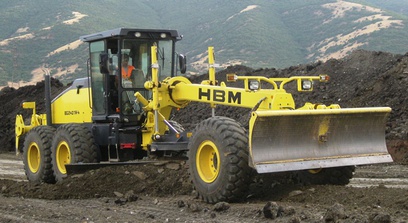

Автогрейдер HBM-NOBAS BG 240 T-4 / TA-4

МОДЕЛЬ ГРЕЙДЕРА

BG 240T-4

BG 240TA-4

Эксплуатационная масса

23000 кг

Максимальное усилие сдвига

124,0 кН

154,0 кН

Преодолеваемый уклон

30 град

Мин. радиус поворота

7700 мм

Габаритные размеры
(длина х ширина х высота)

9000 х 2936 х 3160 мм

ХАРАКТЕРИСТИКИ РАБОЧЕГО ОБОРУДОВАНИЯ

Ширина грейдерного отвала

4267 мм

Высота грейдерного отвала

661 мм

Угол поворота грейдерного отвала

360 град

Макс. заглубление грейдерного отвала

590 мм

Макс. высота подъема грейдерного отвала

510 мм

Изменение режущего угла грейдерного отвала

36-76 град

ДВИГАТЕЛЬ

Модель

Cummins

Мощность

164 кВт (223 л.с.)

Номинальная частота вращения

2200 мин^-1

ТРАНСМИССИЯ

Тип

Гидромеханическая ZF 6WG Ergopower

Скорость движения вперед

5,0 / 8,0 / 13,0 / 20,0 / 30,0 / 47,0 км/ч

Скорость движения назад

5,0 / 13,0 / 32,0 км/ч

ХОДОВАЯ ЧАСТЬ, МОСТЫ И КОЛЕСА

Колесная формула

6 х 4

6 х 6

Дорожный просвет переднего моста

591 мм

Дорожный просвет заднего моста

 520 мм

Расстояние между передним и задним мостом

 6427 мм

Расстояние между средней и заднй осью

1632 мм

Угол поворота передних колес

 ±45°

Угол наклона передних колес

 ±17°

Угол качания переднего моста

 ±15°

Угол качания задней тандемной оси

 ±15°

Угол складывания рамы

 ±30°

Передний мост

Прочная стальная сварная ось с изменяемым развалом колес

Прочная стальная сварная ось с изменяемым развалом колес;
радиально-поршневые
гидромоторы в ступицах колес;
подключаемый привод
с электронным управлением;
бесступенчатая регулировка тяги;
подключаемая блокировка дифференциала.

Задний мост и привод ведущих колес

Центральный одноступенчатый конический редуктор со спиральным зубом и самоблокирующимся дифференциалом NO-SPIN;
цепной привод планетарных колесных редукторов.

Размер шин

17.5R25 (14.00-25)

ЗАПРАВОЧНЫЕ ЕМКОСТИ

Топливный бак

515 л

Гидравлический бак

150 л

Моторное масло

18 л

Коробка передач Ergopower

35 л

Редуктор заднего моста

27,5л

Тандемная передача

2 х 21 л

Колесный редуктор

4 х 6,75 л

Охлаждающая жидкость

38 л
